Produktintroduksjon

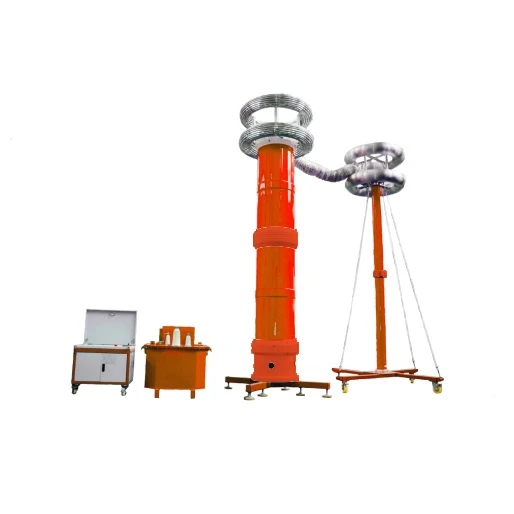

500KV 1500KVA AC resonanstestsystem for GIS-testing
I. Testet applikasjonen og kravet
132KV GIS, testspenning er 235KV, testtid 1min
275KV GIS, testspenning 490KV, testtid 1min.II. Arbeidsforhold
Omgivelsestemperatur: - 100 grad –50 0C;
Relativ fuktighet: Mindre enn eller lik 90%RH;
Høyde: Mindre enn eller lik 1000m;
AC-resonanstestsystemdriftsvideo
Produktparameter
|
Ingen |
Utstyrsnavn |
Modell |
Nominell kapasitet |
antall |
Tekniske nøkkelindikatorer |
|
1 |
Strømforsyning med variabel frekvens |
XZB-75kW |
75 kW |
1 sett |
Utgangsfrekvens: 20 ~ 300 Hz, utgangsspenning: 0 ~ 400 V |
|
2 |
spennende transformator |
JLB-75kVA |
75 kVA |
1 sett |
Inngangsspenning:400 V,utgangsspenning:15/25kV |
|
3 |
Høyspentreaktor- |
DK-750kVA/250kV |
250kV / 3A / 400H |
2 stk |
|
|
4 |
kapasitiv spenningsdeler |
FR-500kV |
500kV / 500pF |
1 sett |
Nominell spenning: 500 kV, |
Påføring og tilkobling under test
|
Testobjekt |
Test spenning |
reaktor |
Test frekvens |
Nåværende |
Tap spenning |
|
132kV GIS |
235 kV |
Bruk kun DK-250KV 750KVA |
135 Hz |
0.7 A |
15 kV |
|
275kV GIS |
490 kV |
To reaktorer koblet i serie |
89 Hz |
1.1 A |
25 kV |
Produksjonsdetaljer
Produksjonslinje
Testtilfeller på stedet
FAQ
Q: Er 300Hz fortsatt en rettferdig test for en 50Hz-kabel? Hvorfor tillate en rekkevidde i stedet for en nøyaktig 50Hz?
A: Serien er et teknisk kompromiss for ekvivalens og portabilitet. Forskning viser at XLPE-tredannelse er nesten identisk med 50Hz innenfor dette båndet.
Q: Hvorfor kjøpe et 160kV resonantsystem når en liten VLF kan gjøre jobben?
A: VLF er flott for 35kV kabler, men treffer en vegg ved 110kV+. Resonanssett er mer effektive ved høye spenninger.
|
Sammenligning |
0,1 Hz VLF |
Serie Resonance |
|
110kV+ Egnethet |
Begrenset (vekt/kostnadstopp) |
Bransjestandard |
|
Spenningsgenerering |
Elektronisk/mekanisk veksling |
Naturlig LC-forsterkning |
|
Stabilitet |
Lav (10 s per syklus) |
Høy (millisekundes stabilitet) |
Q: Har hyppigheten av Hipot-kilden betydning for partiell utladning (PD)-overvåking?
A: Ja. PD-aktivitet avhenger av spenningsgradienten (dv/dt). Høyere frekvenser utløser flere gnister.
Frekvens vs. PD-nøyaktighet:
• Ved 200Hz: Høy dv/dt utløser tomrom mange ganger/sek. Bølgeformer matcher 50Hz-tjenesten nøyaktig.
• Ved 0,1 Hz: Langsom spenningsendring vil kanskje ikke utløse noen defekter i det hele tatt (falsk negativ).
Q: Kan jeg gå til 400Hz for en kort kabel? Hva er risikoen?
A: Nei. Høy frekvens er fienden til tunge elektriske komponenter på grunn av termiske og tapsfaktorer.
Risks of >300Hz:
❶ Virvelstrømstap: Energisvinn i tanker/skjermer øker med frekvensen i annen.
❷ Hudeffekt: Strøm flyter bare på "huden", og øker AC-motstanden og reduserer Q-faktoren.
❸ Dielektrisk oppvarming: Intern oppvarming kan forårsake termisk sammenbrudd før testen avsluttes.
Q: Når jeg trykker på Auto-Tune, hva gjør VFD-en i løpet av det 10-sekunders sveipet?
A: VFD utfører en frekvenssveip for å finne den nøyaktige "pukkelen" for toppspenningen.
Skannesyklusen:
1. Skann: VFD ramper fra 20Hz til 300Hz ved lav spenning.
2. Peak Detect: Overvåking av exciterstrøm vs utgangsspenning.
3. Lås: Datamaskinen "låser" frekvensen der utgangsspenningen topper.
