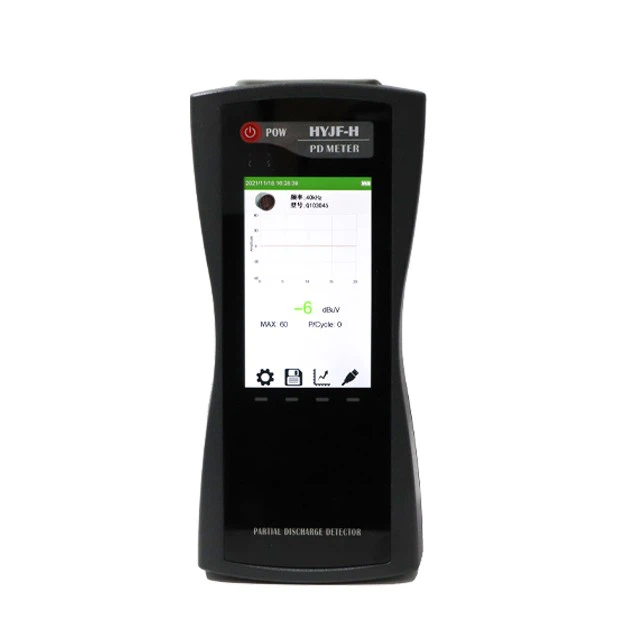

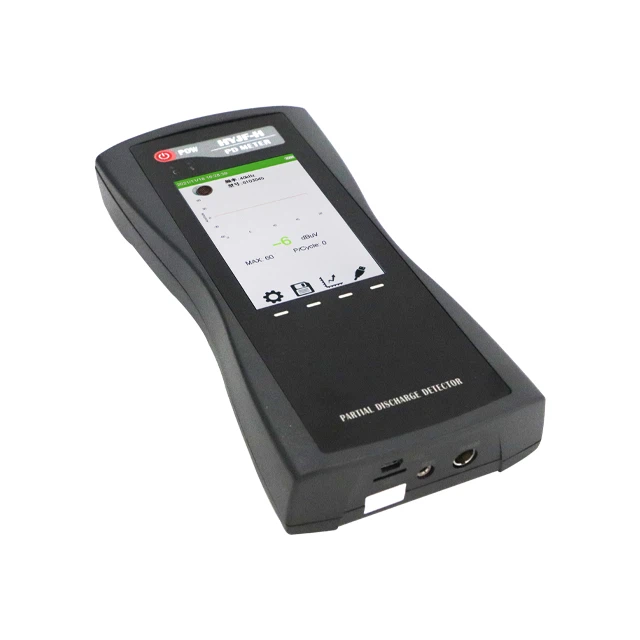

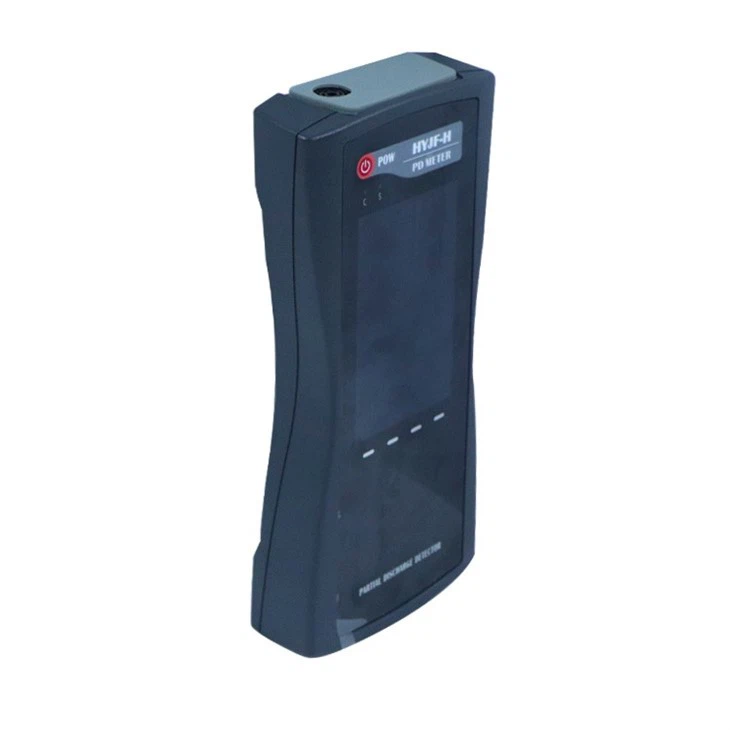

Produktintroduksjon
Dette produktet kan brukes mye i deteksjon av delvis utladning av kraftsystemer, inkludert høyspenningsbryterutstyr, ringnettverksskap, spennings-/strømtransformatorer, transformatorer (inkludert tørrtransformatorer), GIS, luftledninger, kabel og annet utstyrsisolasjonsstatusdeteksjon, gjennom følgende indikatorer for å måle utladningsgraden til elektrisk utstyr:
Deteksjon av partiell utladningsintensitet: ved å måle utladningssignalet i én effektfrekvenssyklus, karakteriseres partiell utladningsintensitet i henhold til maksimalverdien (dB) i utladningspulssekvensen.
Deteksjon av partiell utladningsfrekvens: ved å måle utladningssignalet i én effektfrekvenssyklus, trekkes utladningspulsen ut og partielle utladningsfrekvensen karakteriseres i henhold til antall utladningspulser.
Produktparameter
|
TEV-måling |
AE-måling |
|||
|
Måleområde |
0-60 dBmV |
Måleområde |
-6dBμV til 68dBμV |
|
|
Oppløsning |
1dB |
Oppløsning |
1dB |
|
|
Presisjon |
±1dB |
Presisjon |
±1dB |
|
|
Maksimal puls per syklus |
1400 |
Frekvensområde |
20~200 kHz |
|
|
Målefrekvensbånd |
3~100MHz |
|
|
|
|
AA-måling |
UHFmål |
|||
|
Måleområde |
-6dBμV~68dBμV |
Deteksjonsfrekvens |
300-2000MHz |
|
|
Oppløsning |
1dB |
Måleområde |
0-60 dBmV |
|
|
Presisjon |
±1dB |
Følsomhet |
＜1dBm |
|
|
Sensorsenterfrekvens |
40 kHz |
Sensor frekvensbånd |
300-2000MHz |
|
|
HFCT-måling |
||||
|
Sensortransmisjonsimpedans |
5mV/mA |
|||
|
Deteksjonsfrekvens |
1-30MHz |
|||
|
Følsomhet |
Mindre enn eller lik 50pC |
|||
|
Maskinvare |
||||
|
Shell |
ABS |
|||
|
Skjerm |
4.0 tommers RGB LCD-skjerm, oppløsning 800*480 |
|||
|
Prøvenøyaktighet |
12 bit |
|||
|
Synkroniseringsmodus |
Intern synkronisering, ekstern synkronisering |
|||
|

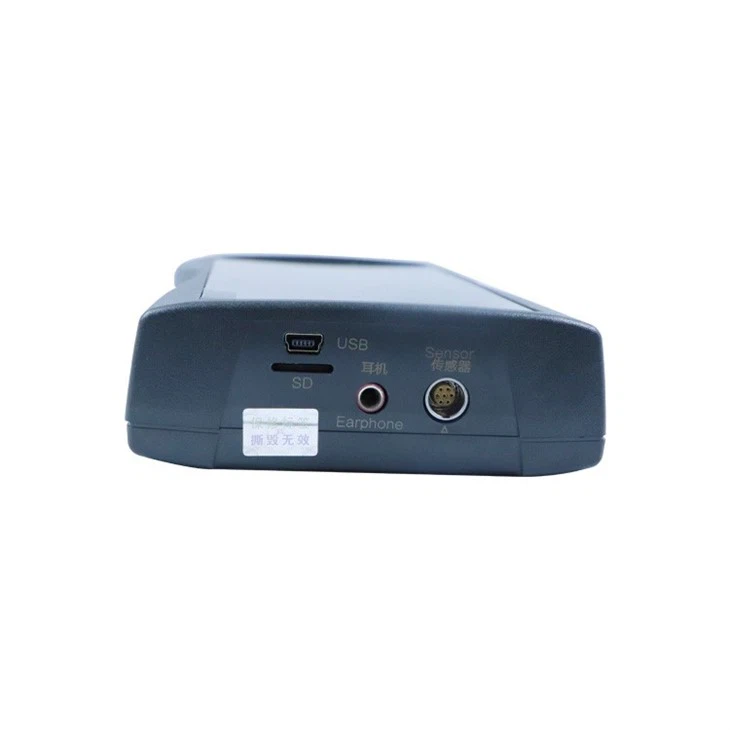

Kobling |
USB-grensesnitt (også ladeinngang) 3,5 mm stereo hodetelefonkontakt Ekstern sensorinngangsgrensesnitt |
Wifi
|
||
|
Øretelefon |
8 Ω minimum |
|||
|
SD-kort |
Standardkonfigurasjon 16G ~ 64G |
|||
|
Innebygd batteri |
3,7V/5000mAh litiumbatteri |
|||
|
Driftstider |
Ca. 6 timer |
|||
|
Lader |
AC 90-264V eller DC 5V |
|||
|
Driftstemperatur |
-20 ~ 50 grader |
|||
|
Fuktighet |
20-85 % relativ fuktighet |
|||
|
Volum og vekt |
210*100*35(mm) 0,4KG(vert) |
|||
Produktfunksjon og applikasjon
1. Konfigurer forskjellige sensorer for å oppnå delvis utladningsdeteksjon av nesten alt elektrisk høyspentutstyr;

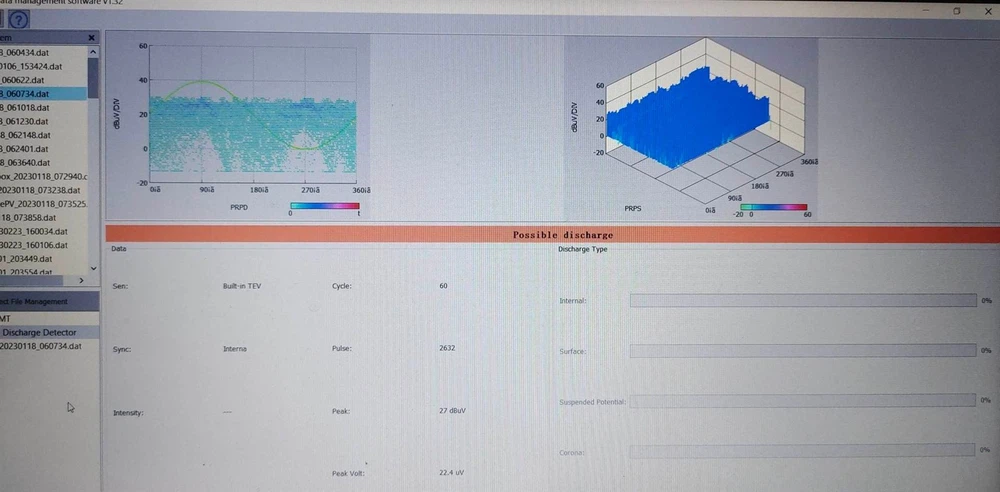

2. Gi tidsdomenebølgeform, PRPD, PRPS og andre utladningsmønstre for å realisere analysen av forskjellige utladningstyper.
3. Humanisert menneske-maskin-grensesnitt forenkler databehandling av forskjellige enheter;

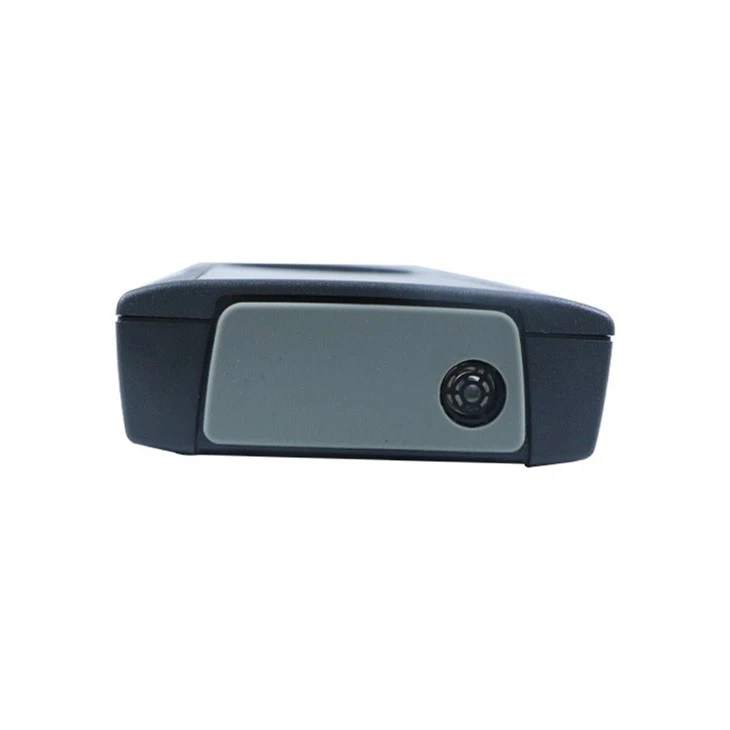

4. Innebygd ultralydsensor og transient jordspenningssensor (heretter kalt TEV) sensor, som kan kobles til spesielle sensorer som transformatorer, GIS, luftledninger, kabler osv.;
5. Vedtar ikke-påtrengende deteksjonsmetode, ikke nødvendig å slå av under testprosessen, ingen grunn til å konfigurere ekstra høyspenningskilde, den er mer praktisk å bruke enn tradisjonell pulsert partiell utladningsdetektor;
6. Testbåndbreddeområdet er 30kHz ~ 2.0GHz, som er egnet for deteksjonsprinsipper for ulike frekvensbånd.
Produksjonsdetaljer

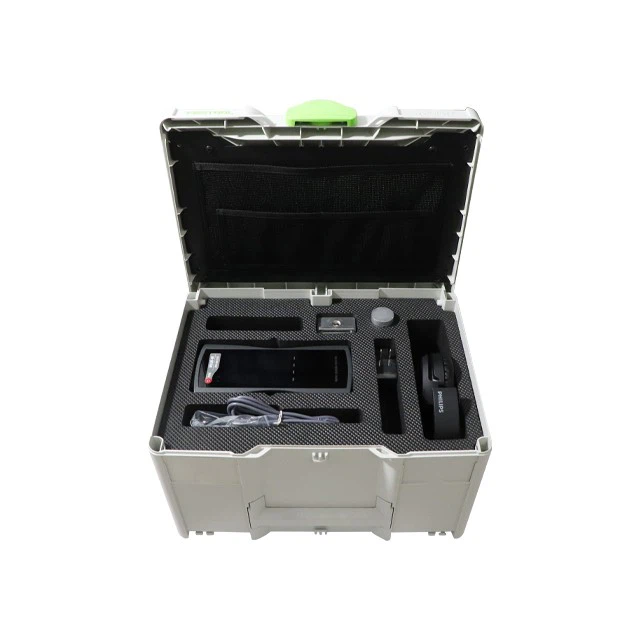

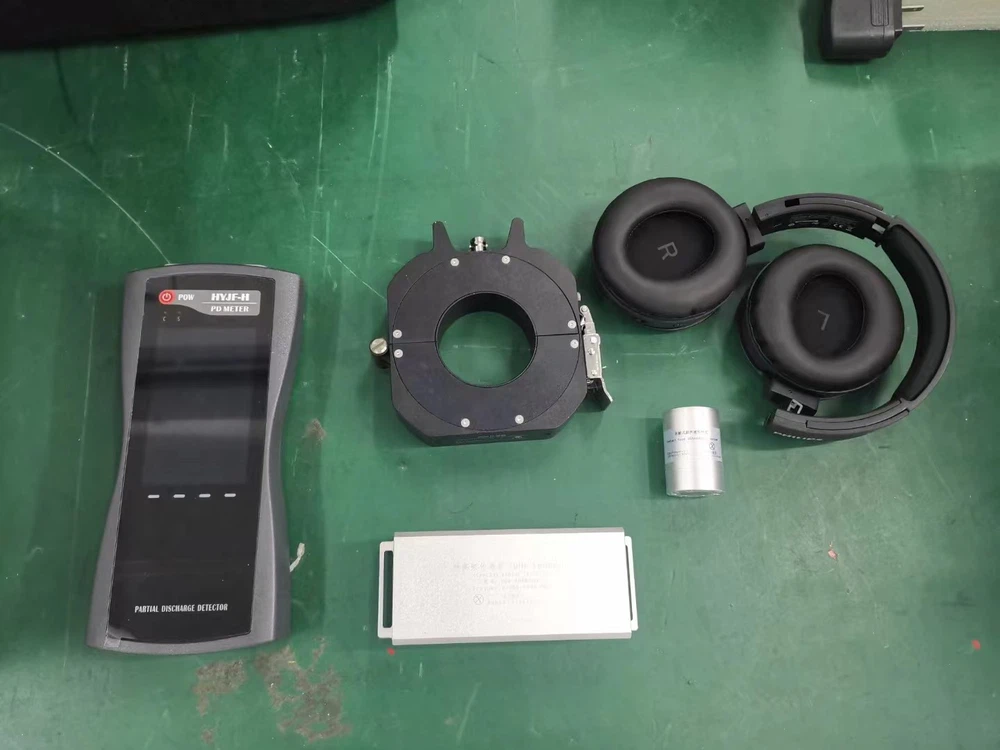

Tilbehør
|
Navn |
Antall |
Enhet |
Note |
|
|
1 |
Deteksjonsvert |
1 |
sett |
Standard konfigurasjon |
|
2 |
Ekstern kontakt ultralydsensor |
1 |
stk |
Valgfritt, brukes til detektering av delvis utladning av transformatorer, GIS, motorer, etc. |
|
3 |
Høyfrekvent transformator |
1 |
stk |
Valgfritt, brukes for deteksjon av kabel delvis utladning |
|
4 |
UHF sensor |
1 |
stk |
Standard konfigurasjon |
|
5 |
Testlinje |
1 |
sett |
Standard konfigurasjon |
|
6 |
Lader |
1 |
stk |
Standard konfigurasjon |
|
7 |
USB-kabel |
1 |
stk |
Lading og PC-datakommunikasjon |
|
8 |
Håndbok |
1 |
stk |
|
|
9 |
Inspeksjonsrapport fra fabrikk |
1 |
stk |
|
|
10 |
Samsvarsbevis |
1 |
stk |
|
|
11 |
Garantikort |
1 |
stk |
|
Eksterne sensorer
|
Kontakt ultralydsensor |
|
Brukes til detektering av delvis utladning av transformatorer, GIS, motorer, etc. Frekvens: 40 ~ 150 kHz |
|
Høyfrekvent transformator |
|
Brukes for deteksjon av kabel delvis utladning Frekvens: 1-30MHz |
|
UHF sensor |
|
Brukes til GIS-deteksjon av delvis utladning Frekvens: 300-2000MHz |
|
Bølgekondensator |
|
Brukes til isolator, luftledningsdeteksjon Frekvens: 40~ 200kHz |
FAQ
1. Leveranse:Rask levering og fleksibel transportform
2. Betaling:Velg betalingsbetingelser og betalingsmåte som passer deg
3. Salgstjeneste:24-times nettkontakt, velg riktig utstyrsmodell i henhold til forespørselen din, gi det beste tilbudet, støttetilpasning
4. Garantiperiode:Alle maskinkvalitetsgarantier for ett år og livstids teknisk støtte for deg. Online respons på kundenes tekniske problemer.
