produkt introduksjon
Den brukes hovedsakelig til å kontrollere isolasjonsmotstandsytelsen til elektrisk utstyr eller elektrisk ledning til bakken og mellom faser for å sikre normal drift av dette utstyret. Fordi utgangskortslutningsstrømmen er større enn 1,6mA, er det enkelt å få testspenningen til å stige raskt til nominell verdi av utgangsspenningen. For måling av lav motstandsverdi påvirker ikke spenningsfallet testnøyaktigheten på grunn av den proporsjonale utformingen.
Når du tester isolasjonsmotstanden til kraftutstyr med stor kapasitet, er isolasjonsmotstandsverdien relatert til trykktiden, jo lengre trykktiden er, desto høyere er isolasjonsmotstandsverdien, som kalles isolasjonsabsorpsjonsfenomenet. For å forstå isolasjonsytelsen til det testede produktet, er det nødvendig å først utføre absorpsjonsforhold og polarisasjonsindekstest for neste trinn med lekkasje, dielektrisk tap, delvis utladning, etc., isolasjonsytelsestest for å gi sikkerhet. I henhold til regelverket for standardisering av elektrisk kraft, lanserte selskapet vårt den digitale Meg-måleren BC2030 spesielt for å utføre isolasjons-, absorpsjonsforhold og polarisasjonsindeksspenningslekkasjetester av elektrisk kraftutstyr, noe som gir nøyaktig vurdering for det tidlige stadiet av en serie isolasjonstester.
Produktparameter
|
Vurdert (kV) |
{{0}}.25,0.5,1,2.5,5,10,15(kV) |
|
Testspenning (kV) |
Nominell spenning ×(1±10%)Belastningsmotstanden er ikke mindre enn 1% av området |
|
Maks feil er 10 % RDG rekkevidde |
(0.001-50)GW/5kV/10kV/15kV (0.001-50)GW/2,5kV (0.001-50)GW/1kV ({{0}}.001-5)GW/0,5kV ({{0}}.001-5)GW/0,25kV |
|
Den maksimale feilen er 20 % RDG-område |
(50-2000)GW/5kV/10kV/15kV (50-200)GW/2,5kV (50-100)GW/1kV ({{0}})GW/0,5kV ({{0}})GW/0,25kV |
|
Ingen krav |
>10T |
|
Utgang kortslutningsstrøm |
Større enn eller lik 5mA |
|
cx |
0.01-9.99uF 20%±5rgd |
|
Absorpsjonsforhold, polarisasjonsindeks Måleområde o |
Testområde: 0.01 -9999.99 feil: ±(1%RDG＋1d) |
|
Feil ved visning av utgangsspenning |
±(3 %RDG + 1d) |
|
Live overvåking |
Alarm AC 0-3KV(re) |
Produktfunksjon og applikasjon
En isolasjonsmotstandstester er designet og utviklet for å evaluere isolasjonskvaliteten til store høyspenttransformatorer, motorer, generatorer, langdistansestrømkabler, rørformede samleskinner og annen elektrisk isolasjon under sterk interferens innen høyspenttransformatorstasjoner og kraft. planter. Den er spesielt egnet for testfeltet med stor kapasitiv sterk interferens over 110kv.
● designet i strengt samsvar med sikkerhetsstandarder, utgangsspenning: 250v, 500v 1000v, 2500v, 5000v, 10000v, 15000V.
● automatisk kalibreringsfunksjon til instrumentet, automatisk kalibreringsnøyaktighet før test.
● enhetens selvsjekkfunksjon, kan automatisk oppdage om målekretsen er normal.
● dette instrumentet har den faktiske testspenningsmålingsfunksjonen, lekkasjestrømmålingsfunksjonen og automatisk utladningsfunksjon, gjennom den faktiske testspenningsmålingsfunksjonen kan intuitivt se om fallspenningen til testinstrumentet med belastning oppfyller de nasjonale kravene.
● den kan automatisk måle og huske R15S, R60S og R10min, og automatisk vise testverdien og testtiden for polarisasjonsindeks (PI) og indusert absorpsjonsforhold (DAR).
● overlegen anti-interferens ytelse, når interferensstrømmen når 2mA, garanterer instrumentet fortsatt testnøyaktighet og sterk anti-interferens evne, spesielt når det brukes for 110KV og over transformatorer med stor kapasitet og langdistanse strømkabel strømsystemer.
● automatisk utladning: for testprodukter med stor kapasitet, etter automatisk utlading, kreves manuell utladning.
● analog peker og digital skjerm eksisterer side om side, den digitale gjenspeiler isolasjonsmotstandens nøyaktighet av testen, og den analoge pekeren kan reflektere den dynamiske endringen av isolasjonsmotstanden under testen.
● alarmfunksjon under spenningsøkning, høyspenningsutgang fra summer advarsel, borte fra teststedet, vil advarselslyden automatisk stoppe etter testen.
● digitalt display med batteristrøm og alarmbeskyttelsesfunksjon for underspenning (intelligent batterilading).
● automatisk avstengingsfunksjon: dette instrumentet har og og automatisk avstengingsfunksjon. Etter 10 minutters måling, automatisk avstenging.
● kortslutningsbeskyttelse, kortslutningstilstand lekkasjestrøm stor stopptest.

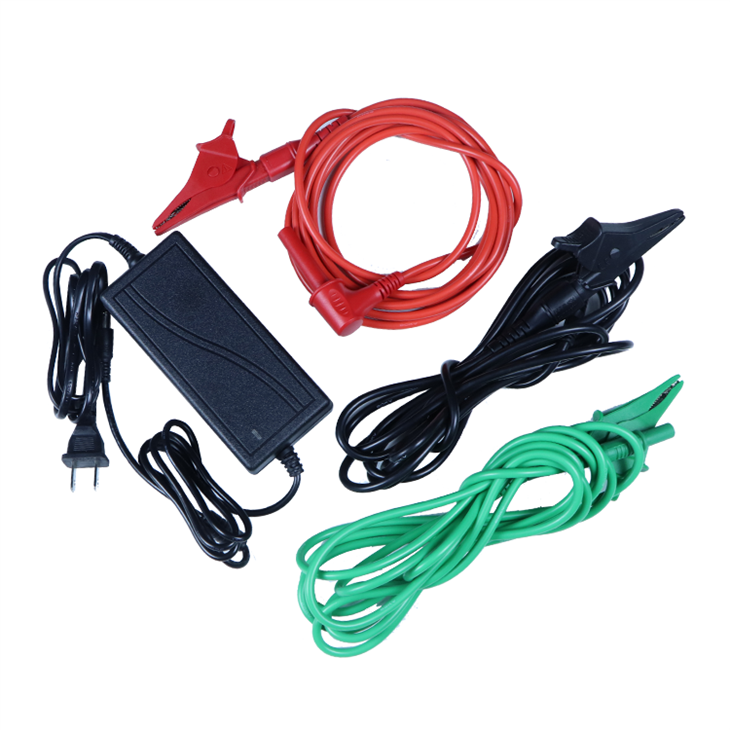

Produksjonsdetaljer
