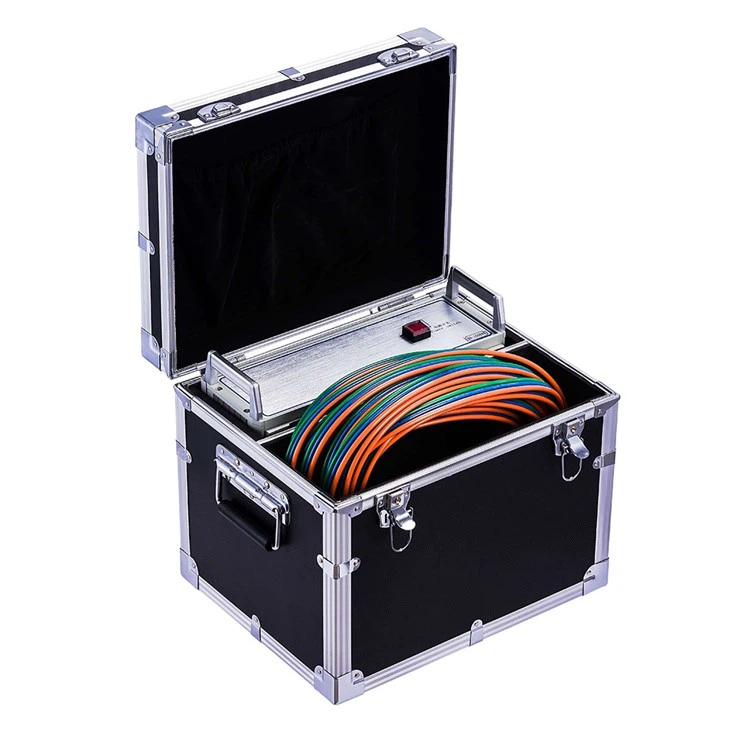

Sweep Frequency Response Tester

RBX-H tester basert på måling av viklingens karakteristiske parametere inne i transformatoren, testeren bruker verdens utviklede land 'sound internal fault frequency response analyse (FRA) metode, i stand til å gjøre en nøyaktig intern transformator feil vurdering.

Etter fullføring av design og produksjon av transformatorer, spoler og den interne strukturen som skal ferdigstilles, bestemmes derfor en transformatorspolevikling, hvis spenningsnivået og viklingsmetoden er den samme, bestemmes hver spoles tilsvarende parametere (Ci, Li). . Således vil frekvensdomeneresponskarakteristikkene til hver spole også bestemme om den tilsvarende trefasespolen har et sammenlignbart frekvensspektrum.

Det oppstår inter-turn, fase kortslutning under testen eller kollisjonen under transport, forårsaker spolen relativ forskyvning og under drift under kortslutning og feilforhold på grunn av spenningen forårsaket av den elektromagnetiske, spolen er deformert, det vil gjøre distribusjonsparametrene av transformatorviklingen endres. Dermed påvirker og endrer det den eksisterende frekvensdomenetransformatorens frekvensresponsfunksjon, at frekvensresponsamplitudeendringer oppstår og resonansfrekvensskifte osv. RBX-H gjelder den interne strukturen til feildeteksjon 63kV ~ 500kV krafttransformatorer.

FRA kvantiseringsprosess transformator interne viklingsparametere responsendringer i de forskjellige frekvensdomene, i henhold til verdien av endringsstørrelsen, frekvensresponsstørrelsesendring, og regionale og responstrender, for å bedømme transformatorens interne viklingsgrad av endring, kan i sin tur bestemme om transformatoren har blitt alvorlig skadet, må overhale måling.

For den løpende transformatoren, uavhengig av om det er et lagret frekvensdomenefunksjonsbilde i fortiden, kan til sammenligning forskjellen mellom fingeravtrykkene til feiltransformatorspolen også bedømme graden av feil. Selvfølgelig, hvis du lagrer et sett med transformator vikling originale karakteristiske grafer lettere for drift av transformatorer, vedlikehold og inspeksjon etter ulykkesanalysen og gir et sterkt grunnlag mer nøyaktig.

FRA fra den bærbare datamaskinen og mikroprosessorens presisjonsmålesystemer, er kompakt og enkel å betjene, med en omfattende testanalysefunksjon.

RBX-H Transformer SFRA analysator operasjonsvideo

1. Bruk en høyhastighets, høyintegrert mikroprosessor for å prøve og kontrollere.

2. Bruk USB til å koble til den bærbare PC-en og enheten.

3. Kommunikasjon trådløst Bluetooth-grensesnitt mellom den bærbare datamaskinen og instrumentene.

4. Maskinvarekassettmekanismen tar i bruk DDS (fra Amerika), og kan korrekt oppdage sammenbruddsforvrengning, svelle, forskyvning, tilt, kortslutningsdeformasjon mellom svinger og kontaktkortslutningsinterfase.

5. Høyhastighets, tokanals, 16-bit A/D-sampling (bølgen fra kurven vil åpenbart endres hvis tappebryteren under felttestene.).

6. Programvaren kan justere utgangssignalområdet, den maksimale amplitudetoppen±10V.

7. Datamaskinen genererer automatisk testresultatene som et Word-dokument.

8. Use precision, high stability components, the same phase repeat test, and measurement repetition rate >99.5%.

9. Ferdige kretskort, overflate spesialbehandlet med anti-vannforurensning og skadelige gasser.

10. Enheten har to målesystemer: lineær skanning og snittskanning.

11. Amplitude-frekvenskarakteristikker samsvarer med nasjonale tekniske spesifikasjoner.

12. Testdata automatisk analysesystem, horisontalt sammenligne likheten til A,B,C, resultatene som nedenfor:

samsvar er veldig bra

samsvar er bra

samsvar er dårlig

samsvar er veldig dårlig

Vertikal sammenligning AA,BB,CC, få de originale dataene for å sammenligne viklingsdeformasjonen med testdataene i samme fase, resultatene som nedenfor:

normal

liten deformasjon

moderat deformasjon

alvorlig deformasjon

13. Automatisk generering av Word-dokument, praktisk for kunder å lagre og skrive ut.

tilbehør

tilbehør

Panel

test

1. Leveranse:Rask levering og fleksibel transportform
2. Betaling:Velg betalingsbetingelser og betalingsmåte som passer deg
3. Salgstjeneste:24-times nettkontakt, velg riktig utstyrsmodell i henhold til forespørselen din, gi det beste tilbudet, støttetilpasning
4. Garantiperiode:Alle maskinkvalitetsgarantier for ett år og livstids teknisk støtte for deg. Online respons på kundenes tekniske problemer.
